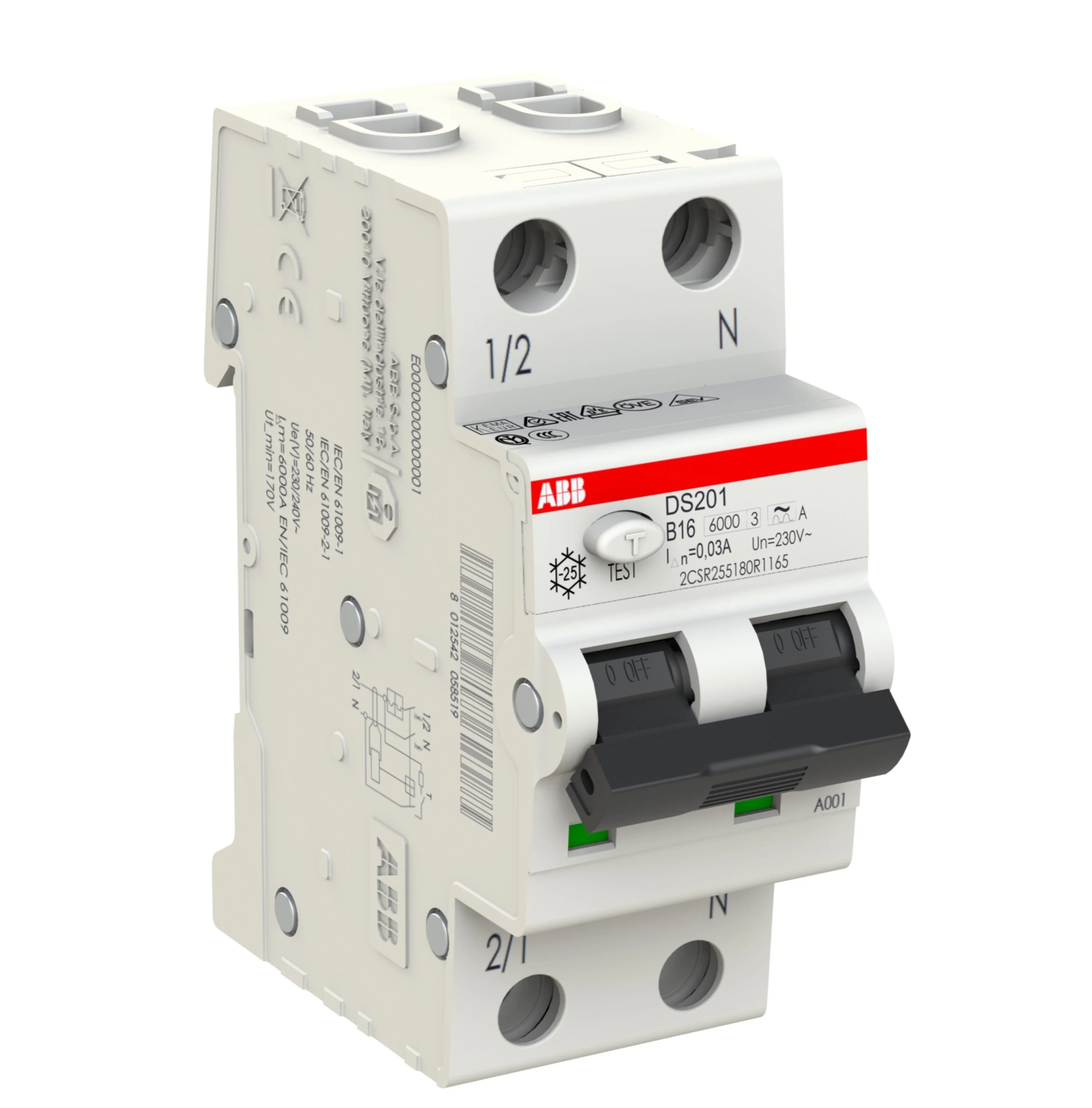

• Kombinierter Fehlerstrom- und Leitungsschutzschalter (RCBO)
• Personenschutz und Brandschutz durch 30 mA Fehlerstromauslösung
• Überlast- und Kurzschlussschutz für Einphasenstromkreise
• Typ A – erkennt Wechsel- und pulsierende Gleichfehlerströme
• 6 kA Schaltvermögen nach IEC/EN 61009
• 1-polig geschützt, 2-polig schaltend (1P+N)
• Kompakte Bauform mit nur 2 TE für die DIN-Schiene
• Robuste ABB-Qualität für Haushalt, Gewerbe und Industrie
• Großes Zubehörprogramm für flexible Erweiterungen

---

Typische Einsatzbereiche

• Steckdosenstromkreise
• Beleuchtungsinstallationen
• Wohnungs- und Hausinstallationen
• Gewerbliche Elektroinstallationen
• Industrieanwendungen

---

Technische Daten

• Hersteller: ABB
• Serie: DS201
• Typ: DS201 B16 A30
• Bestellnummer: 2CSR255180R1165
• EAN: 8012542058519

Elektrische Daten

• Bemessungsstrom: 16 A
• Fehlerstromempfindlichkeit: 30 mA (0,03 A)
• Fehlerstromtyp: Typ A
• Auslösecharakteristik: B
• Bemessungsspannung: 230 V
• Bemessungsfrequenz: 50/60 Hz
• Bemessungsschaltvermögen (Icn): 6 kA
• Grenzkurzschlussausschaltvermögen (Icu): 10 kA
• Betriebskurzschlussausschaltvermögen (Ics): 7,5 kA
• Impulsfestigkeitsspannung: 4 kV

Mechanische Daten

• Montage: DIN-Schiene EN 60715 (35 mm)
• Polzahl: 2 (1P+N)
• Modulbreite: 2 TE
• Anschlussart: Schraubklemmen
• Leiterquerschnitt: 0,75 – 25 mm²
• Anzugsdrehmoment: 2,8 Nm
• Schutzart: IP20 (Klemmen) / IP40 (Gehäuse)
• Betriebstemperatur: -25 °C bis +55 °C
